2012年 11月 01日
Nagra T-Audio の4トラック化 |
先日の私のTo Doリストを見て、何時もNagraの修理や調整をお願いしているKさんからNagra TI の4トラックヘッドが見つかったから、T-Audioの4トラック化が純正のヘッドで出来ると、嬉しい連絡がありました。

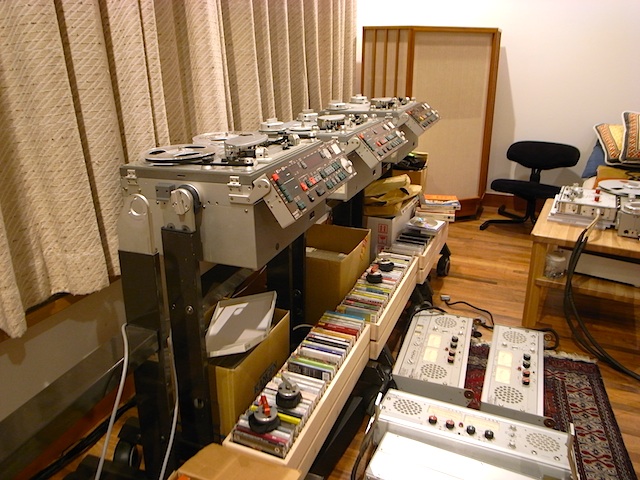

これは、デコラが入る前の写真です。今はこの位置にデコラが鎮座されています。いよいよ明日から実験開始です。

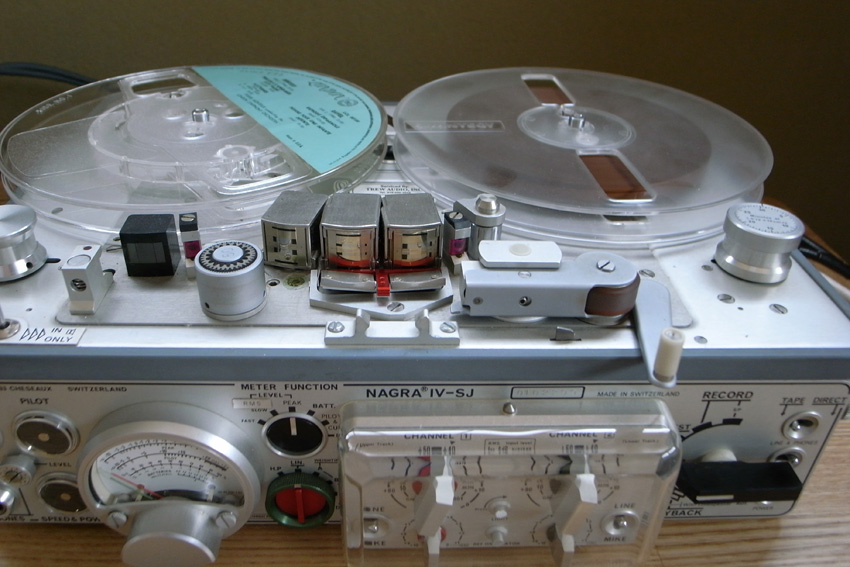

そのNagra TI は私が使っているT-Audioの原型で、1.19、2.38、4.75、9.5、19、38、76,152の8速という軍事目的用の特殊なテープレコーダーです。潜水艦に積まれて、ソナーの音の分析に使われていたそうです。その特性は素晴らしい物です。これは位置の分析に使用するために4チャンネルで収録するのテープレコーダーで、専用の4トラックヘッドが、1と3、2と4のチャンネルを受け持つ二種類のヘッドです。その2と4を使用するヘッドをIV-Sに移植したのが、私のIV-SJです。

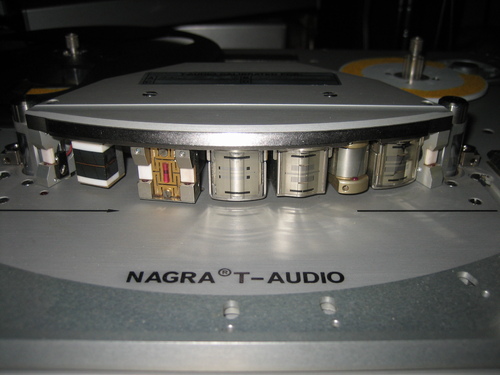

T-Audioでは、ヘッドは上からぶら下がっていますから、1と3用のヘッドは、T-Audioにしか使えないのです。こんな風に配置されます。真ん中のスリットが細いヘッドが、4トラック用です。ナグラ以外のヘッドを移植しますと、ヘッドの出力が小さくなりますが、このヘッドを付けた場合は、2トラック用と同じ出力が得られます。ナグラなどプロ用の2トラックの磁束密度は510nWb/mですが、民生機の2トラック、4トラックは185~250nWb/mなので、差は8db位あります185nWb/mで録音した4トラックテープはT-Audioで0db位を示すそうです。それだけでも、S/Nや音のダイナミックの点からも優位です。

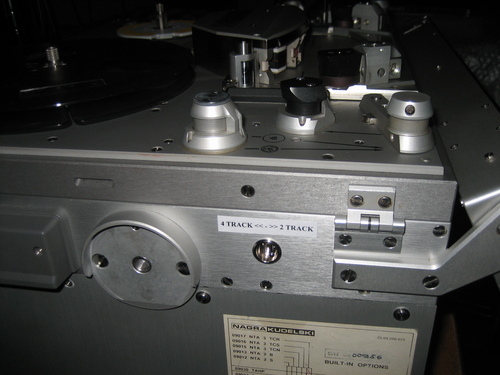

左側のあいている場所に切り替えスイッチを付けて貰いました。これで、2トラックの録再と4トラックの再生が出来るように為ります。
市販の4トラックテープの強度を考えて、T-Audioの早送りや巻き戻しのスピードをゆるくしてもらっていますので、実際に聴けるのは、土曜日になりますが、本当に楽しみです。

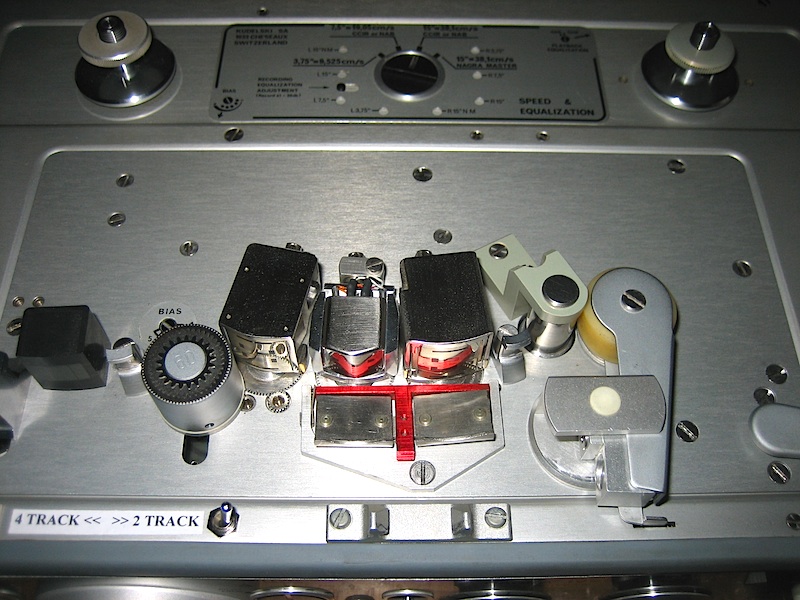

なお、IV-Sで純正のヘッドがない場合は、この様にアダプターをつくって、TEACやStellavoxにも使われているノロトロニクス製の4トラックヘッドを換装します。Kさんは、私から聴いたアイデアを実際に製品にされました。
更けていく秋は、やはりテープ三昧ですね。Cさんの改造機はどうなりましたか?
追記
そのCさんからご連絡がありました。CさんもKさんが作られたアダプターを利用して、改造されたみたいです。ですからCさんの改造が、T-Audioの4トラック化の最初ですね。

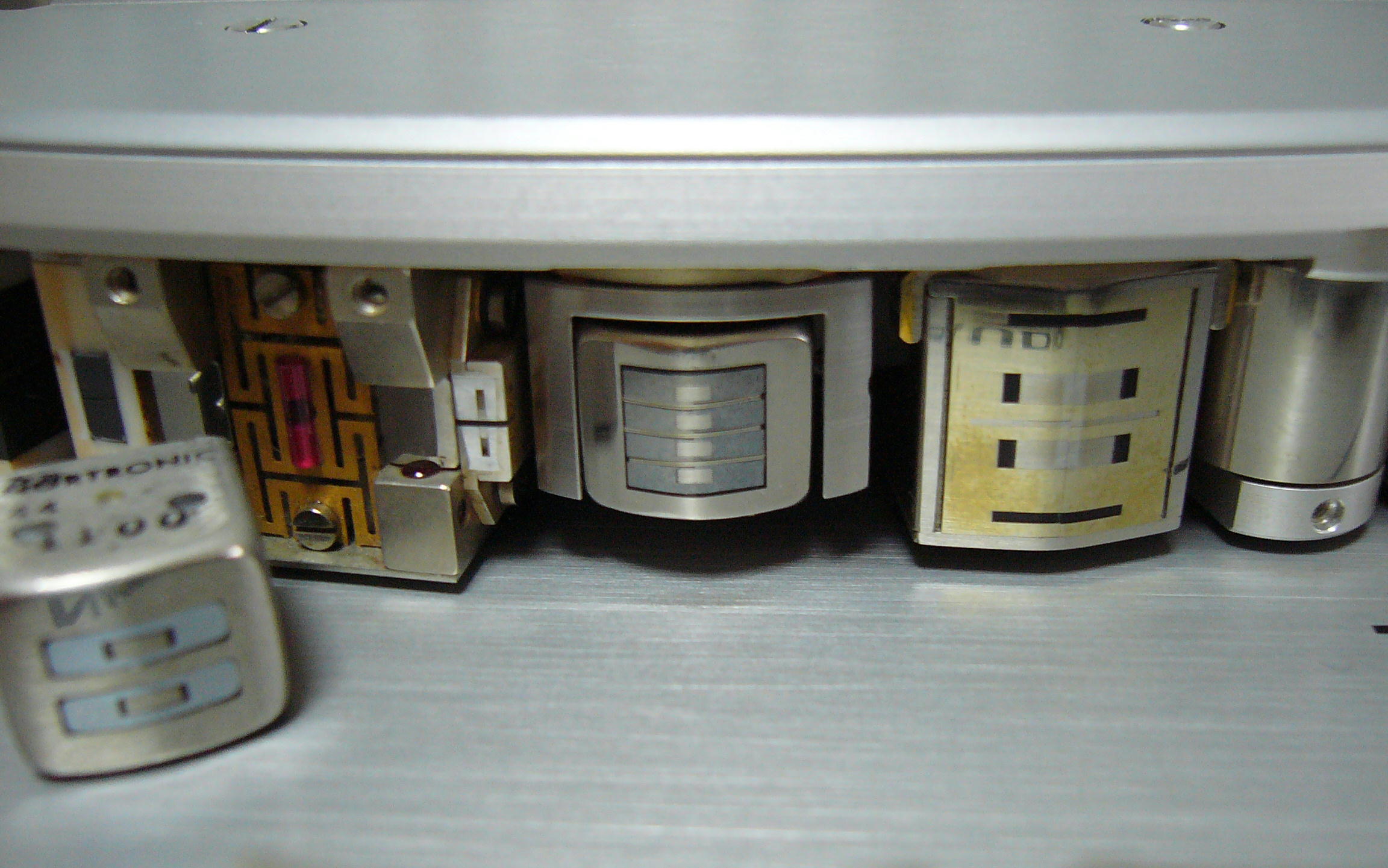

Kさんに作ってもらった4トラ用のブラケット、機械的にはほとんど無調整に近い状態で装荷できそうです。参考画像はノートロニクスの4チャンネルヘッドを装着した状態、画像の左側は4トラヘッドです。
上の写真の2トラックのヘッドは、2.75mmの幅の広いヘッドです。低音の再現性が少し違いますね。聴きに行かなくちゃ!
そのNagra TI は私が使っているT-Audioの原型で、1.19、2.38、4.75、9.5、19、38、76,152の8速という軍事目的用の特殊なテープレコーダーです。潜水艦に積まれて、ソナーの音の分析に使われていたそうです。その特性は素晴らしい物です。これは位置の分析に使用するために4チャンネルで収録するのテープレコーダーで、専用の4トラックヘッドが、1と3、2と4のチャンネルを受け持つ二種類のヘッドです。その2と4を使用するヘッドをIV-Sに移植したのが、私のIV-SJです。
T-Audioでは、ヘッドは上からぶら下がっていますから、1と3用のヘッドは、T-Audioにしか使えないのです。こんな風に配置されます。真ん中のスリットが細いヘッドが、4トラック用です。ナグラ以外のヘッドを移植しますと、ヘッドの出力が小さくなりますが、このヘッドを付けた場合は、2トラック用と同じ出力が得られます。ナグラなどプロ用の2トラックの磁束密度は510nWb/mですが、民生機の2トラック、4トラックは185~250nWb/mなので、差は8db位あります185nWb/mで録音した4トラックテープはT-Audioで0db位を示すそうです。それだけでも、S/Nや音のダイナミックの点からも優位です。
市販の4トラックテープの強度を考えて、T-Audioの早送りや巻き戻しのスピードをゆるくしてもらっていますので、実際に聴けるのは、土曜日になりますが、本当に楽しみです。
なお、IV-Sで純正のヘッドがない場合は、この様にアダプターをつくって、TEACやStellavoxにも使われているノロトロニクス製の4トラックヘッドを換装します。Kさんは、私から聴いたアイデアを実際に製品にされました。
更けていく秋は、やはりテープ三昧ですね。Cさんの改造機はどうなりましたか?
追記
そのCさんからご連絡がありました。CさんもKさんが作られたアダプターを利用して、改造されたみたいです。ですからCさんの改造が、T-Audioの4トラック化の最初ですね。
Kさんに作ってもらった4トラ用のブラケット、機械的にはほとんど無調整に近い状態で装荷できそうです。参考画像はノートロニクスの4チャンネルヘッドを装着した状態、画像の左側は4トラヘッドです。
上の写真の2トラックのヘッドは、2.75mmの幅の広いヘッドです。低音の再現性が少し違いますね。聴きに行かなくちゃ!
